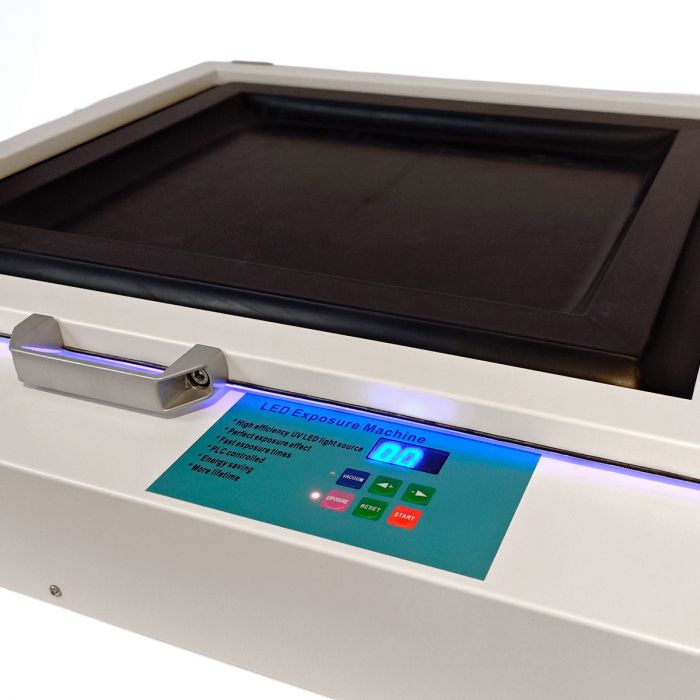

Insoladora LED UV amb Buit per a Pantalles de Serigrafia
Aquesta insoladora LED UV amb buit permet exposar pantalles de serigrafia d'una manera controlada i repetible, combinant una font LED UV-A de 395 nm amb un sistema de buit que manté el positiu en contacte amb l'emulsió durant l'exposició.
Està especialment indicada per a artistes, escoles d'art i disseny, estudis gràfics i petits tallers de serigrafia que volen fer el salt des de sistemes d'exposició més senzills a una insoladora específica amb prestacions professionals, però sense assumir el cost i les dimensions d'equips industrials de format més gran.
Aquest model disposa d'una superfície màxima d'exposició de 52 × 61 cm i està recomanat per treballar amb pantalles de serigrafia de fins a 50 × 60 cm de mida interior, tant amb marcs de fusta com d'alumini.
Sistema de Buit per a un Contacte Precís del Fotolit
La qualitat d'una insolació no depèn únicament de la font de llum. El contacte entre el fotolit i l'emulsió fotosensible és igualment important.
La insoladora incorpora una bomba capaç d'assolir 80 kPa (0,08 MPa) de buit. El buit generat manté el positiu en contacte estret amb la pantalla durant l'exposició, reduint la separació entre tots dos i afavorint la reproducció de perfils, detalls i treballs tramats.
El buit es genera mitjançant un sistema d'aspiració inferior, de manera que no és necessari introduir un cordó al voltant de la pantalla per facilitar l'extracció de l'aire. Això simplifica la preparació de l'equip i redueix manipulacions innecessàries de la manteta.
El sistema permet treballar tant amb pantalles amb marc de fusta com amb marcs d'alumini, sempre dins de les dimensions admeses per la màquina.
El buit i l'exposició es controlen de manera independent. Primer s'activa el sistema de buit fins a aconseguir el contacte adequat entre el fotolit i la pantalla i, a continuació, s'inicia manualment el cicle d'exposició programat. L'exposició no comença automàticament quan s'assoleix el buit.
LED UV-A de 395 nm
La font d'exposició està formada per 8 mòduls LED UV de 10 W, que proporcionen una potència LED total de 80 W.
Els LED treballen a una longitud d'ona de 395 nm, dins de l'espectre UV-A.
La tecnologia LED proporciona encesa immediata, baix consum i una font d'exposició compacta, evitant les làmpades de major consum utilitzades tradicionalment en determinats sistemes d'insolació.
Control Digital i Repetibilitat de l'Exposició
La insoladora disposa de control digital mitjançant PLC, temporitzador regulable de 0 a 999 segons i memòria de configuració.
Una vegada determinat el temps adequat per a una combinació concreta d'emulsió serigràfica, teixit, recobriment i fotolit, poder repetir la mateixa configuració facilita mantenir unes condicions de treball estables entre diferents pantalles.
Quant de Temps Necessita una Pantalla per Insolar-se amb aquesta Insoladora?
El fabricant indica com a referència exposicions aproximades de 40–70 segons per a determinades pantalles i emulsions, però aquest interval no s'ha d'interpretar com un temps d'exposició universal.
El temps correcte depèn de l'emulsió, la sensibilització, el gruix de la capa, el teixit, el color de la malla, la densitat del fotolit i altres factors. Els temps poden ser considerablement superiors amb altres emulsions, materials fotosensibles o processos.
Els temps indicats per a emulsions de serigrafia no són extrapolables a cianotípia, fotopolímer o altres materials fotosensibles. Cada procés requereix determinar experimentalment la seva exposició. Per aquest motiu, recomanem realitzar una escala d'exposició abans d'establir un temps de treball definitiu.
Insoladora de Sobretaula per a Tallers, Escoles i Artistes
Aquesta màquina ocupa un espai intermedi especialment interessant entre una làmpada UV o una insoladora construïda artesanalment i els equips industrials d'exposició de major mida i cost.
Disposar de buit, temporització digital i una font LED UV-A estable permet controlar millor variables fonamentals del procés d'insolació sense haver de fer la inversió necessària per adquirir determinats equips industrials.
Per això resulta especialment adequada per a escoles, artistes, tallers compartits, estudis gràfics i petits tallers professionals amb una producció moderada.
Aplicacions en Serigrafia i Altres Processos Fotomecànics
Tot i que la seva aplicació principal és l'exposició de pantalles de serigrafia, la font LED UV-A de 395 nm permet treballar amb diferents materials fotosensibles compatibles amb aquesta longitud d'ona.
Entre les possibles aplicacions hi ha:
- Serigrafia: exposició de pantalles emulsionades mitjançant fotolits i positius.
- Òfset i altres processos fotomecànics: determinades planxes fotosensibles compatibles amb aquesta longitud d'ona.
- Fotopolímer: planxes per a letterpress, flexografia, tampografia i determinats processos de fotogravat.
- Cianotípia: exposició de papers, teixits i altres suports sensibilitzats.
- SolarFast i altres sistemes fotosensibles compatibles amb UV-A.
- Fotografia alternativa i processos històrics, com determinats procediments Van Dyke i altres tècniques fotosensibles.
Important: que un material fotosensible es pugui exposar mitjançant LED UV-A de 395 nm no significa necessàriament que aquesta insoladora sigui la font òptima per a aquell procediment. La sensibilitat espectral i els temps necessaris varien entre materials i processos. Recomanem comprovar sempre la compatibilitat i fer proves d'exposició. Això és especialment important en fotopolímer, fotogravat i fotografia alternativa, on petites variacions en les condicions d'exposició i en el procés poden afectar considerablement el resultat.
Especificacions Tècniques
- Pantalla recomanada: fins a 50 × 60 cm interiors. La mida indicada correspon a l'àrea interior d'una pantalla de serigrafia. La mida exterior dependrà de l'amplada i el perfil del marc.
- Superfície màxima d'exposició: 52 × 61 cm
- Font: LED UV-A
- Longitud d'ona: 395 nm
- Potència LED: 80 W (8 × 10 W)
- Buit màxim: 80 kPa / 0,08 MPa
- Temporitzador: 0–999 segons
- Control: PLC amb memòria
- Alimentació: 220 V
- Dimensions exteriors: 72 × 63 × 14 cm
- Embalatge: caixa de fusta de 83 × 81 × 28 cm
- Pes brut aproximat: 35 kg
Altres Opcions per a Insolació i Exposició UV
Si necessites treballar habitualment amb pantalles de format més gran, pots consultar la nostra Insoladora LED UV amb Buit 60 × 80 cm. Per a treballs de format més petit, proves o aplicacions en què no sigui necessari disposar de buit, també oferim kits de làmpades LED UV portàtils per a serigrafia i processos fotosensibles.
Enviament i Disponibilitat
Disposem d'unitats d'aquestes insoladores, tot i que, a causa de les característiques del producte, recomanem consultar la disponibilitat abans de fer la comanda.
El preu inclou transport a peu de carrer a l'Espanya peninsular.
Per a les Illes Balears i altres destinacions internacionals, cal contactar prèviament amb Rittagraf per consultar disponibilitat i condicions de transport. No fem enviaments a les Illes Canàries.
Preguntes Freqüents
Quina mida de pantalla admet aquesta insoladora?
Està recomanada per a pantalles de serigrafia de fins a 50 × 60 cm de mida interior. La superfície màxima d'exposició de la màquina és de 52 × 61 cm.
Cal fer una prova d'exposició abans d'utilitzar-la?
Sí. Recomanem fer una escala d'exposició quan es comença a treballar amb una emulsió, planxa o material fotosensible nou. Una vegada determinat el temps correcte, el temporitzador i la memòria de la insoladora permeten repetir les mateixes condicions d'exposició.
Quin tipus de llum UV utilitza?
Utilitza LED UV-A amb una longitud d'ona de 395 nm i una potència LED total de 80 W.
Per què és important el sistema de buit?
El buit manté el fotolit en contacte estret amb l'emulsió durant l'exposició. Això ajuda a obtenir una reproducció més precisa, especialment en línies fines, petits detalls i trames.
Serveix per a pantalles amb marc de fusta i d'alumini?
Sí. Es pot utilitzar amb tots dos tipus de marc sempre que les dimensions de la pantalla siguin compatibles amb l'equip.
Es pot utilitzar per a cianotípia?
L'emissió UV-A de 395 nm permet utilitzar-la amb processos fotosensibles compatibles, inclosa la cianotípia. Tanmateix, els temps s'han de determinar mitjançant proves i no s'han d'extrapolar dels utilitzats per a emulsions de serigrafia.
Es pot utilitzar per a fotopolímer i fotogravat?
Es pot utilitzar amb planxes la sensibilitat espectral de les quals sigui compatible amb 395 nm. Això no implica que sigui necessàriament la font òptima per a totes les planxes o aplicacions de fotogravat, per la qual cosa recomanem fer proves prèvies.
El transport està inclòs?
Sí. El transport a peu de carrer està inclòs a l'Espanya peninsular. La insoladora es lliura en una caixa de fusta amb l'interior protegit. Per a les Illes Balears i altres destinacions internacionals cal consultar-ho prèviament. No fem enviaments a les Illes Canàries.
